結構特征

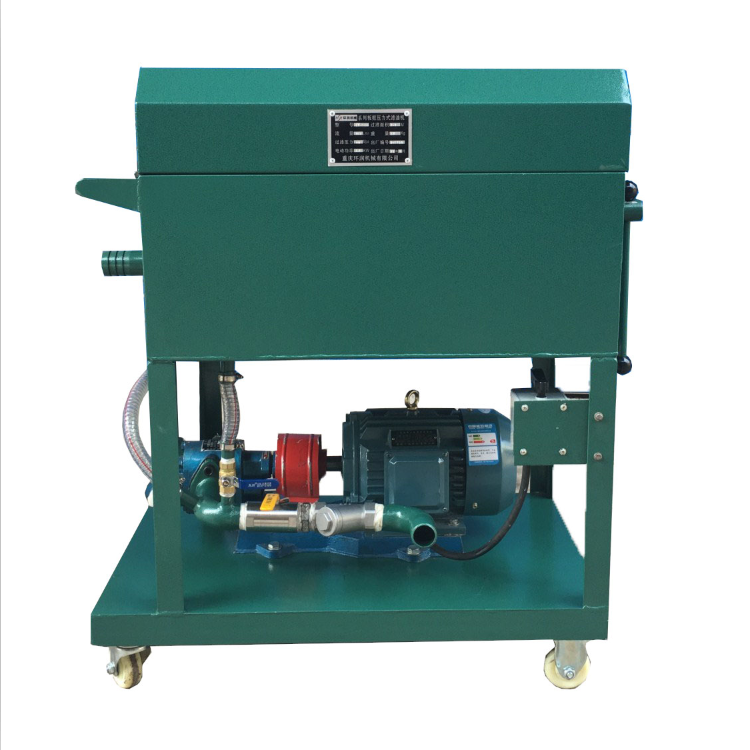

過濾床可連續操作，在壓力作用下向側面過濾的過濾器壓入臟油，過濾器同成套的交替排列的濾板和濾框以及包括手動螺旋壓緊裝置和壓緊板的機構所組成。濾板和濾框（小環）間墊有作為過濾介質的濾紙（或濾布），借壓緊裝置的壓力，將濾板和濾框壓緊在固定的中心管上和可移動的壓緊板之間，從而形成了一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙（或濾布）起過濾作用。從中心導入臟油，經過濾室過濾后，從濾板另一相應通道引出干凈的油。
過濾時臟油經輸入通道分配到各個濾框內，通過濾約將雜質過濾泄于濾板上，而匯集于輸出通道內，排出機處。而臟物留在濾紙表面上，乳化工油中的小水珠被濾紙中的毛細管吸收，形成大小珠流至濾床底部，隨時從排污閥放掉，當濾紙表面的濾渣逐漸增厚及濾紙中
水份含量增多，過濾阻力增加，當增加到一定程度（一般為0.3-0.5MPa）應停止過濾，更換濾紙后，繼續使用。
齒輪泵與電動機用彈性橡膠墊聯接，為避免壓力過高造成機械事故，在油泵的下部設有安全閥（產品出廠時已調節到規定的***高壓力值）。根據用戶需要可將安全閥壓力調定在較低的數值上，但不允許調節到超過規定的***高壓力值。
油泵和電動機裝在過濾部份的側面，油泵輸出的液體通過中心管輸送到過濾部分。
油泵齒輪由滾動軸承支承，它是靠油泵本身輸送的油液來潤滑的。
粗濾器安裝在油泵的吸入端，它的作用是防止大顆粒雜質進入油泵，破壞油泵。取下粗濾器蓋，就可直接將過濾網取出清洗，因為粗濾器內如果布滿臟物，不但使濾油能力迅速下降，還有可能將過濾網損壞。
調整和運轉
使用前應首先檢查過濾部分的濾板、濾框安裝位置，從止推板這一端開始，***片是板，第二片是框、第三片是板、第四片是框、、、、、、以此類推進行排列，板的數量比框多一塊，必須將涂在板、框、止推板和壓緊板上的油脂清掉，同時，清洗粗濾器，試車前在各板框之間夾好濾紙，將板框壓緊。
開機前必須先用手將油泵軸轉動二、三轉，認為靈活，沒有卡阻
現象，并將取樣油嘴關閉，再將耐油膠管（或鐵管）與濾油機的吸油端和排油端聯接好，再檢查進出油管有無堵塞及漏油漏氣現象，此時方可開機。
電動機正確的轉動方向是油泵蓋和齒輪泵銘牌上箭頭所指示的方向，不能返轉。
如一切正常，開機后幾秒鐘內油泵就會吸油，如到半分鐘仍未吸油，這說明油泵吸入端和油樣閥有漏氣現象，應立即停止工作，排除故障后再試，防止齒輪泵在無潤滑油時被損壞。
如開機后發現壓力表指示的數值很高0.4-1.6 MPa，油泵有不正常的響音，應立即停機找出故障進行排除。
